أداة دوارة تحوّل مسحوق الحديد إلى مادة قوية للمحركات

بدلا من صهر مسحوق الحديد والسيليكون أو تمريره عبر مراحل طويلة من الطلاء والضغط والتلبيد، استخدم فريق أميركي أداة دوارة ساخنة لضغطه وتماسكه في خطوة واحدة. أنتجت التجربة أقراصا كثيفة تجمع بين القوة الميكانيكية والخواص المغناطيسية المطلوبة داخل المحركات الكهربائية.

الرقم الأهم
تجاوزت مقاومة الشد 650 ميغاباسكال مع بقاء القوة اللازمة لإزالة المغنطة أقل من 10 أورستد.

ما هي المشكلة التي تحاول المادة حلها؟

يتغير المجال المغناطيسي باستمرار داخل المحرك، ويمكن أن يولد تيارات كهربائية دائرية تهدر الطاقة في صورة حرارة. لذلك تقسم الشركات قلب المحرك عادة إلى صفائح فولاذية رقيقة ومعزولة بعضها عن بعض.

توفر المساحيق المغناطيسية المغلفة طريقا آخر: يمكن ضغطها في أشكال ثلاثية الأبعاد تمرر الفيض في اتجاهات أكثر. لكن الغلاف العازل قد يضعف القطعة، كما أن الطلاء والضغط والتلبيد في مراحل منفصلة يزيد تعقيد التصنيع.

كيف صنعت الأداة الدوارة القرص؟

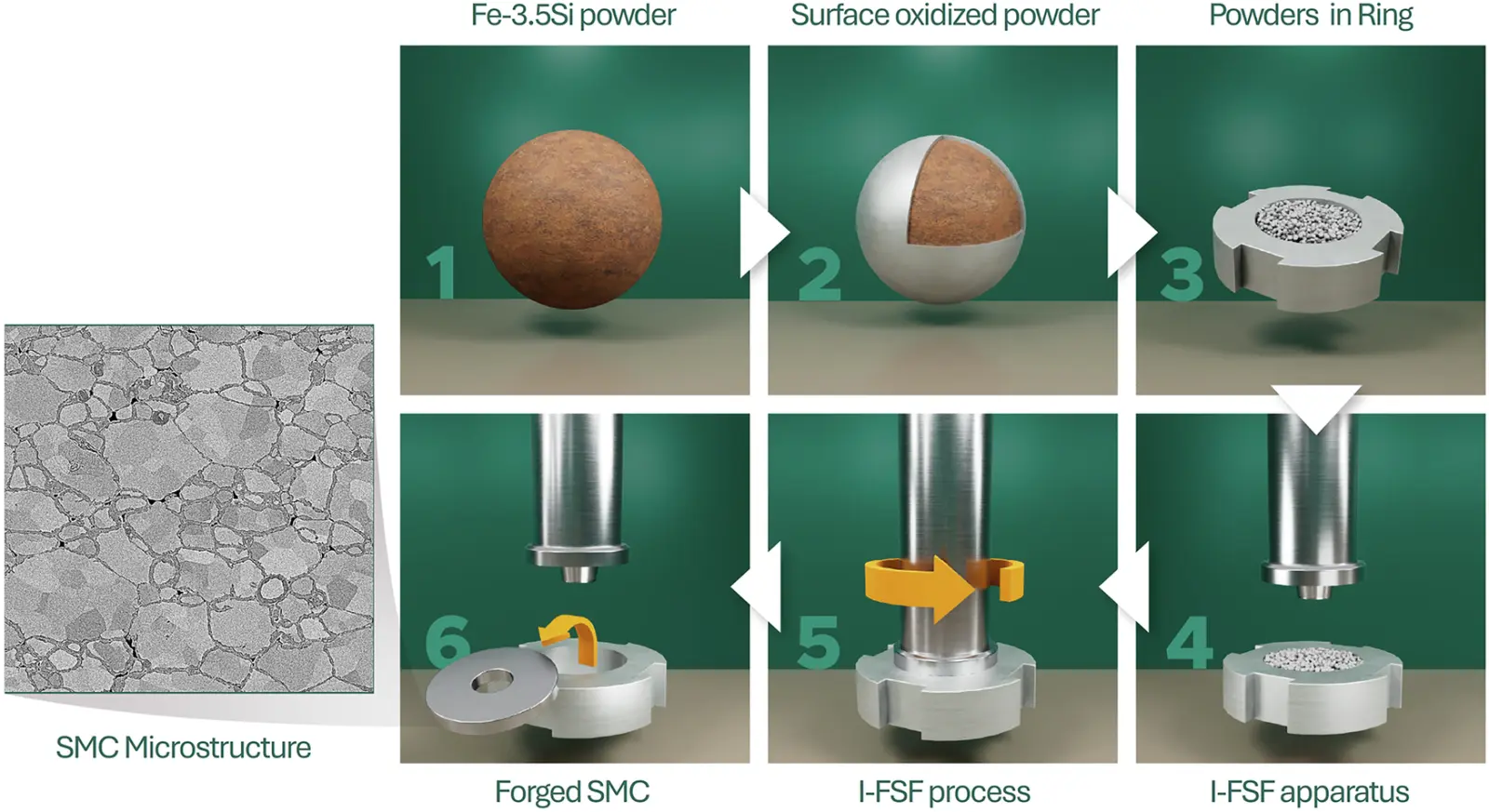

عالج الفريق مسحوق الحديد المحتوي على 3.5 في المئة من السيليكون حراريا، فتكونت قشرة أكسيد غنية بالسيليكون حول كل حبيبة. بعد ذلك ضغطت أداة دوارة المسحوق وحرّكته عند حرارة تتجاوز 850 درجة مئوية.

ولّد الاحتكاك حرارة وتشوهًا لدنا وإعادة تبلور من دون صهر كامل. بقيت المسامية أقل من 1 في المئة من مساحة العينة، وحافظت الحبيبات على طبقة أكسيد سماكتها نحو 0.9 ميكرومتر تساعد على قطع مسارات التيارات المهدرة.

سجلت الأقراص مغنطة تشبع تقارب 187 وحدة كهرومغناطيسية لكل غرام، واستطالت نحو 18 في المئة قبل الكسر. هذه المجموعة من القياسات هي ما يجعل النتيجة أوسع من مجرد ضغط ناجح للمسحوق.

لماذا لا تكفي أرقام المادة وحدها؟

قد تقلل الخطوة الواحدة زمن المعالجة وعدد مرات نقل المسحوق بين المعدات، كما يمكن أن تنتج شكلا قريبا من القطعة النهائية يحتاج إلى تشغيل ميكانيكي أقل. لكن الدراسة لم تقارن خط إنتاج كامل بالطريقة التقليدية.

ترى نيوتقنية أن وعد المحركات ما زال مرحلة تالية، لا نتيجة منجزة. يحتاج المهندس إلى معرفة الفقد المغناطيسي عند ترددات وسرعات مختلفة، ثم اختبار قطعة ذات أسنان وقنوات وأبعاد حقيقية، لا قرصا صغيرا فقط.

ما الذي يجب أن يحدث بعد ذلك؟

ينبغي أن يصنع الفريق أشكالا مرتبطة مباشرة بالمحركات، ثم يقيس الفقد عند ترددات ودرجات حرارة تشغيلية. ويجب أن تعطي دفعات متكررة السماكة نفسها لطبقة الأكسيد والمسامية وحجم الحبيبات.

سيكون بناء نموذج لمحرك محوري الفيض ومقارنته بصفائح الفولاذ الاختبار الحاسم. حتى ذلك الحين، تثبت الورقة طريقة واعدة لصنع مادة قوية ومغناطيسية، لا محركا أكثر كفاءة.

الخلاصة

جمعت أداة واحدة ضغط المسحوق وتماسكه والحفاظ على العزل بين حبيباته. أما الانتقال من قرص ناجح إلى جزء محرك منافس فيحتاج قياسات للفقد، وهندسة بالحجم الحقيقي، وإنتاجا متكررا لم تعرضه الدراسة بعد.
